verrou à compression pour montage affleurant, version ferroviaire avec lames extérieures, version droite, inox AISI 316

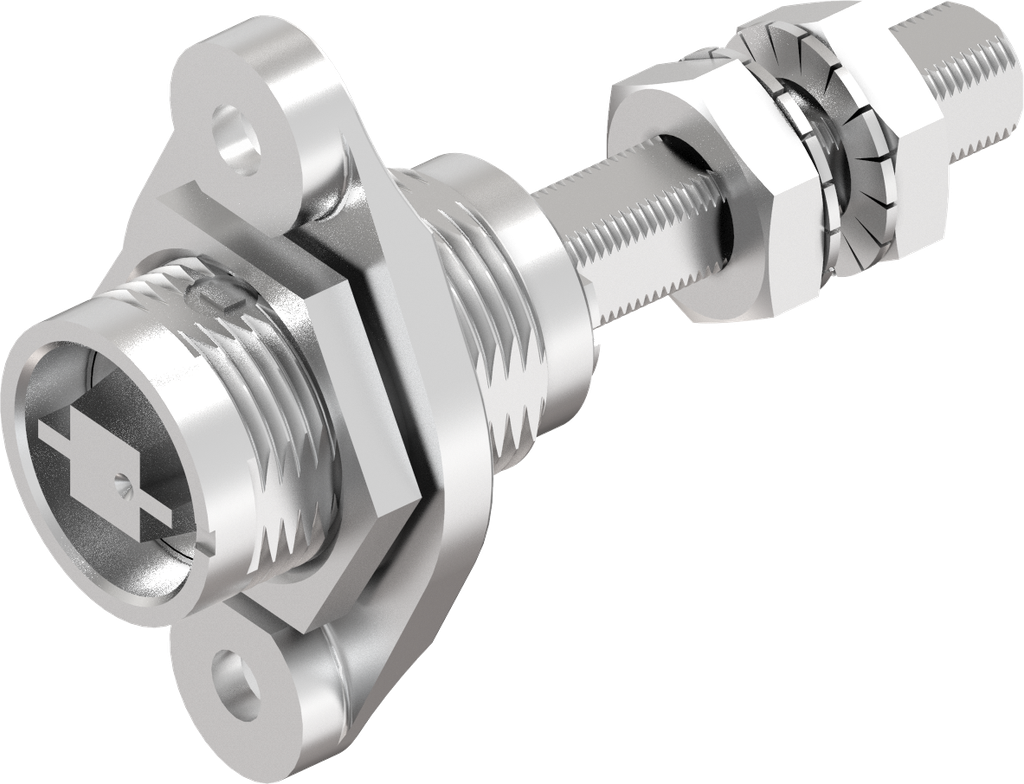

verrou à compression pour montage affleurant, version ferroviaire avec lames extérieures, version gauche, inox AISI 316; 1000-SU215-LIPH
avec écrou inox
Note sur le produit:
Le verrou à compression résiste aux vibrations de par sa construction. En fonction de l'application, des tests spécifiques et/ou des mesures de fixation complémentaires sont nécessaires.
Référence interne:
1000-SU215-LIPH
Normes:
indice de protection IP 65, DIN EN 61373 (contrôle de la résistance aux oscillations et aux chocs), ⓘ Un article de type identique a été testé, DIN EN 45545-3 classe E30 (protection incendie)
Type d'article:
Quart de tour
Programme:
1000
Matériel de l'assemblage :
inox AISI 316
Nombre de points de fermeture possibles:
1 point
Type de fixation stator :
à visser
Type de rotor:
Square 9 with marking and outer rack, railway version
Position de montage :
dans la zone étanche
Forme de tête stator:
rond
Cote GH:
36 mm
Valeur de compression :
6 mm
Compatible avec épaisseur de porte de:
5 mm
Compatible avec épaisseurs de porte jusqu'à:
21 mm
Serrures:
rotor
Butée de porte :
Gauche
Élément de verrouillage:
came
Type de quart de tour:
verrou à compression avec rotor
