kit de joints toriques pour rosace moulée, Perbunan
embase de poignée, polyamide noir
Note sur le produit:
1 = perçage pour cadenas 2 = plage de positionnement de la came ± 5 mm ; serrage 8 mm 3 = empreinte extérieure 4 = empreinte intérieure
2 = Cam adjustable by ± 5 mm ; stroke 8 mm
3 = Cut out outside
4 = Cut out inside
Conseil de montage:
fixation du stator et de la cale d'épaisseur au moyen de rivets aveugles
Exemple de commande/de calcul:
Rotor, came et axe ne sont pas inclus et doivent être commandés séparément !
Référence interne:
1091-U95
Type d'article:
systèmes climatisation
Programme:
1091

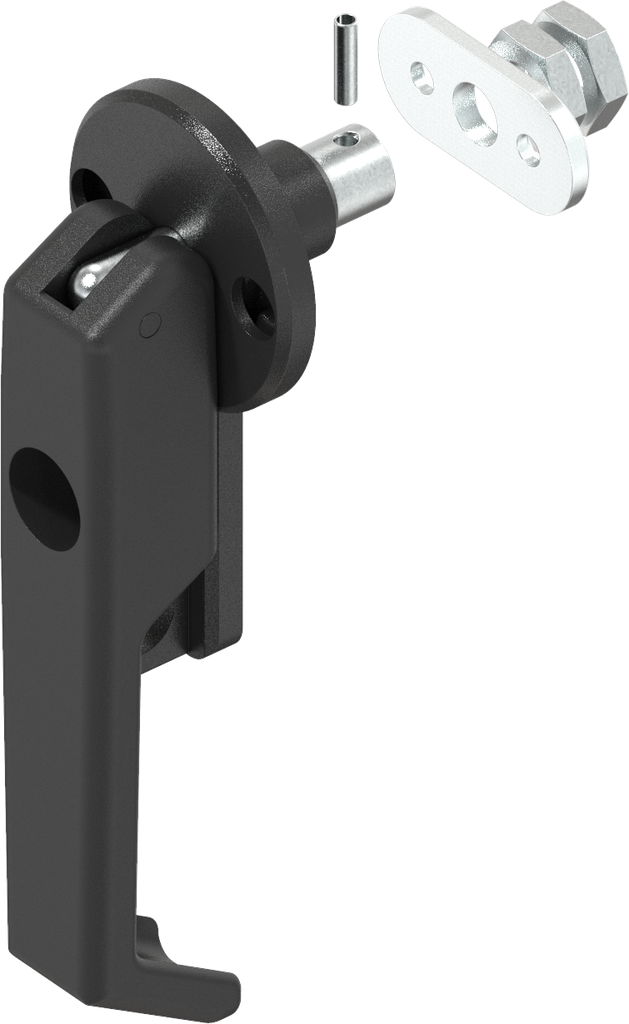

Matériel de l'assemblage :
zamak et polyamide
Surface de l'assemblage:
noir
Axe:
axe en acier
Nombre de points de fermeture possibles:
1 point
Valeur de compression :
8 mm
Compatible avec épaisseur de porte de:
30 mm
Compatible avec épaisseurs de porte jusqu'à:
140 mm
Type de fermeture:
came
Type de fermeture:
verrou à compression systèmes climatisation
