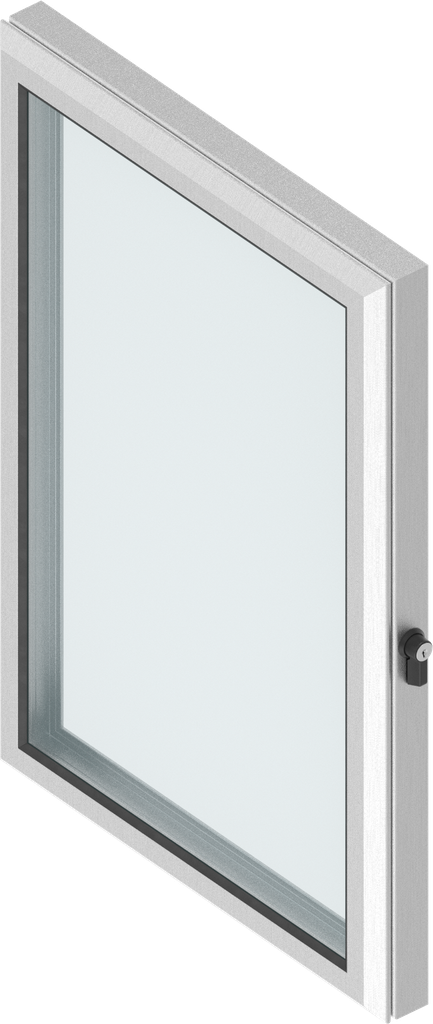

fenêtre de protection avec cadre de 30 mm avec quart de tour papillon latéral, clé 2233X, aluminium anodisé; 1200-U00_BxH
Note sur le produit:
1 = réf.
2 = nombre de verrous
3 = nombre de charnières
H = hauteur
B = largeur
Les articles encadrés peuvent être livrés avec une vitre de sécurité ou un panneau en aluminium.
Si cette fenêtre de protection est livrée en version plus grande avec plusieurs fermetures, seulement une fermeture peut être verrouillée.
Clés différentes possibles sur demande.
Pour cette version, un montage avec vérins à gaz est possible.
Cette version peut également être livrée avec un cadre de 114 mm.
Exemple de commande/de calcul:
Vous avez besoin d'une fenêtre de protection aux dimensions B = 620 mm, H = 840 mm.Veuillez commander : 1200-U5-07 620x840
Référence interne:
1200-U00-BXH
Type d'article:
fenêtre de protection
Programme:
1200
Matériel de l'assemblage :
aluminium
Surface de l'assemblage:
anodisé
Type de fenêtre de protection:
fenêtre de protection avec cadre de 30 mm
Cote B max.:
1000 mm
Cote B min.:
300 mm
Type de fixation:
à visser / rivetable par l'avant
Cote H max.:
2000 mm
Cote H min.:
300 mm
Angle d’ouverture:
175°
Type de fermeture:
poignée papillon
Position de fermeture:
latéral, sur le cadre
No Specifications
